系統概述


  污水處理為了使得排出的污水經過處理達到某一水體或再次使用的水質要求。一般分為生活污水處理和生產污水處理。

新疆阿勒泰第一污水廠的自動化控制系統是基于現代智能化工廠的先進思想，采用分散控制、集中監測管理的控制方式。天佑恒達工控自動化控制系統應用于污水處理廠，完全能滿足污水處理工藝的要求，提供了一種高可靠性、低成本、更優化的控制方案。

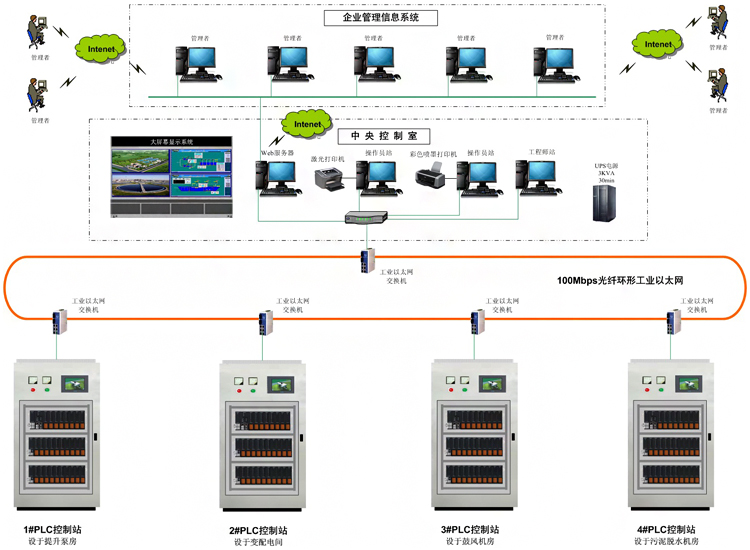

自動化系統有1個中央1個中央控制室、4個現場PLC控制站組成?，F(xiàn)場PLC控制站，由可編程序控制器（PLC）系統及檢測儀表組成，對污水處理廠各工藝過程進行分散控制；再由中央控制室（CCR），對全廠實行集中管理。中央控制室、PLC控制站之間的數據通訊采用高速的、實時的工業以太網，網絡結構為環形，通訊速率為100Mbps，傳輸介質為光纖。中央控制站設于綜合樓中控室；現場控制站設4個，分別位于進水泵房（1＃PLC控制站）、變配電間（2＃PLC控制站）、鼓風機房（3＃PLC控制站）、污泥濃縮脫水機房（4＃PLC控制站）。

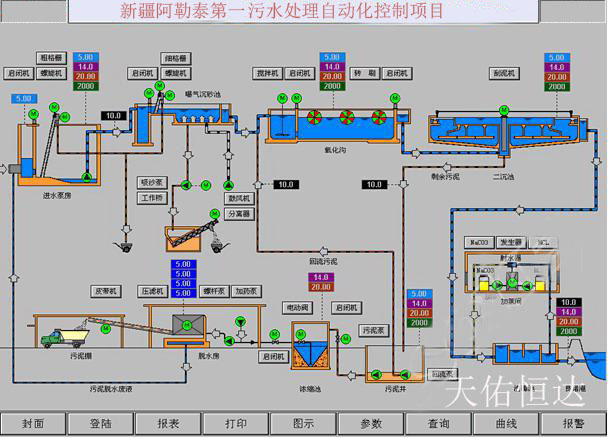

案例演示
